●概述：
倉壁振動器是一種以振動電機為激振源的輕型防壁塞裝置，它是靠高頻振動和沖擊力，有效地消除物料由于內磨擦、潮解、帶電、成分偏析等原因而引起結拱、堵塞現象，從而使物料料口順利排出，保證穩定供料所必需的設備，廣泛用于礦山、冶金、化工、煤炭、食品、玻璃 、水泥、糧食等行業。CZQ系列倉壁振動器具有以體積小、重量輕、結構簡單、高效節能、安裝簡單、維修方便等特點。
●結構及安裝形式：

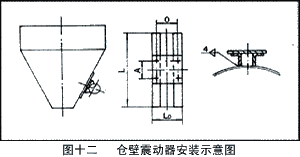

結構及安裝形式見圖十二
倉壁振動器選配表
| 容量（t） |
≤1 |
≤3 |
≤10 |
≤20 |
≤50 |
≤150 |
≤200 |
| 倉壁厚（mm） |
4.5 |
6 |
8 |
10 |
12 |
16 |
30 |
| 電機功率 |
0.12 |
0.3 |
0.5 |
0.7 |
1.1 |
3.0 |
3×2 |
| 激振力 |
2500 |
5000 |
10000 |
10000 |
20000 |
75000 |
275000 |
| 倉壁振動器型號 |
CZQ-1 |
CZQ-3 |
CZQ-5 |
CZQ-7 |
CZQ-11 |
CZQ-30 |
CZQ-30(兩臺) | 注：本表是按料倉上端被固定，下部為游離狀態的結構而計算的，故在料倉上下均被固定的情況，表內資料應作適當修正。
倉壁振動器的外型尺寸表：見表10
| 型號 |
功率 |
A |
D |
L0 |
L |
d |
螺栓 |
重量(t) |
倉容(t) |
| GZQ-1 |
0.12 |
180 |
100 |
160 |
350 |
14 |
M12×45 |
65 |
1 |
| GZQ-3 |
0.3 |
180 |
110 |
150 |
450 |
14 |
M12×50 |
96 |
3 |
| GZQ-5 |
0.5 |
220 |
110 |
170 |
600 |
22 |
M20×65 |
110 |
10 |
| GZQ-6 |
0.6 |
220 |
145 |
200 |
700 |
22 |
M20×65 |
130 |
15 |
| GZQ-7 |
0.7 |
220 |
160 |
230 |
800 |
27 |
M24×70 |
160 |
20 |
| GZQ-11 |
1.1 |
220 |
160 |
230 |
800 |
27 |
M24×75 |
170 |
60 |
| GZQ-16 |
1.6 |
290 |
280 |
340 |
1000 |
27 |
M24×90 |
215 |
90 |
| GZQ-30 |
3.0 |
380 |
125 |
340 |
1000 |
39 |
M36×110 |
380 |
150 | 安裝及使用注意事項：
1、安裝2臺振動電機時，安裝位置相對措開50-100cm
2、焊接必須牢固，緊固螺栓必須用彈簧墊圈和緊樂螺母
3、振動電機安裝前應將偏心塊調整到適當至位置，面兩組偏心塊的調整刻度應一致
4、一般結構的料倉，采用振幅小于4級振幅為適宜。 |
